En alguna ocasión cuando llevamos a reparar nuestros equipos hemos oído hablar de problemas en la tarjeta lógica del teléfono. ¿Pero sabes qué es? En este articulo te ayudaremos y explicaremos de una forma sencilla que es una tarjeta lógica y lo que sucede cuando algo se avería.

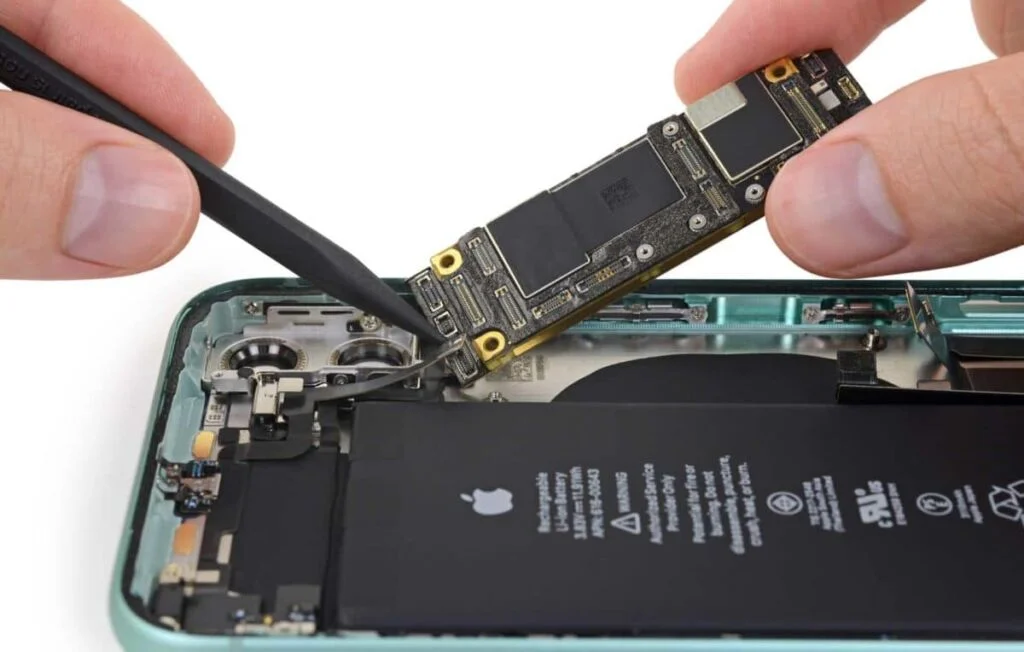

Un iPhone, al igual que otros Smartphone, consta de una placa base con distintos componentes electrónicos como resistencias, condensadores, diodos, transistores o circuitos integrados denominados IC, entre otros, todos conectados entre sí. Es como si fuese el cerebro del teléfono, lo que hace que funcione.
Si la tarjeta lógica se avería, ¿qué reparación necesita? El arreglo de un fallo en tarjeta lógica lleva diferentes pasos para diagnosticar la avería hasta encontrar la solución. Por suerte, existen diferentes esquemas de un iPhone lo cual facilita a la hora de identificar un problema. Lo interesante es comprender que no todos los errores residen en las piezas dúctiles, las que podemos ver o tocar en nuestro teléfono: pantalla, botón silencio, conector de carga, etc. Si el origen del problema se encuentra en la tarjeta lógica, la pieza como tal podría seguir funcionando correctamente.
O lo que es lo mismo, que tu pantalla deje de funcionar no tiene por qué significar que esté estropeada. ¿Esto es posible? Por supuesto, cualquiera de las piezas de tu teléfono van conectadas a la tarjeta lógica y, por tanto, tú podrías notar un fallo en tu pantalla pero realmente ser un fallo de la tarjeta: de pronto en la tarjeta lógica ha dejado de funcionar el chip del táctil, por ejemplo, y por consecuencia tu pantalla no responde.
Tarjeta Lógica: Fallas comunes.
IC de Touch
La pantalla es todo un mundo, hay errores diversos relacionados con ellas, estos son los más comunes que tienen que ver con averías en placa. Si cambiaste tu pantalla por una falla con el touch, pero ¿al probar con una pantalla nueva sigue apareciendo el error? En este caso nos encontramos ante una falla en el IC de Touch.
Esta falla es común en los iPhone:
- iPhone 6
- iPhone 6 Plus
Esta falla ha provocado las quejas de miles de usuaroios Apple en todo el mundo, en especial de aquellos que poseen un teléfono fabricada en 2015.
→Aprende como identificar está falla←
IC de iluminación:
Los equipos con esta falla presentan signos como la pantalla en negro, tal como si estuvieran apagados, sin embargo, recibe llamadas (suena) y al conectarlo a iTunes reconoce el equipo.
La pantalla no se ilumina o bien salen líneas tras debloquear el teléfono, este fallo se debe al IC de iluminación o del backlight. Esto tiene que ver con la iluminación que recibe el LCD
Esta falla es comñun en los iPhone:
- iPhone 6
- iPhone 6s
- iPhone 6 Plus
- iPhone 6s Plus
Aunque puede estar presente en todos los dispositovos Apple
→Aprende como identificar está falla←
IC de Audio
Antes de comenzar tenemos que dejar en claro que las fallas en iC pueden afectar cualquier generación de iPhone. Solo que hay ciertas fallas que son más comunes en algunas generaciones que otras.
Hace algunos años esta falla la encontrábamos recurrentes en los iPhone 4, en la actualidad esta más presente en:
- iPhone 7
- iPhone 7 Plus
Aun no hay ningún comunicado oficial por parte de Apple pero, es por sus características es muy probable que trate de una falla de diseño (defecto de fabricación), por lo que si el equipo esta dentro de la garantía es recomendable que el cliente lo lleve a garantía
IC de Carga:
¿Te ha ocurrido que has cambiado el cable y no funciona al cargar? Lo has llevado a reparar y le han cambiado el conector de carga y la batería y aún así sigue sin cargar o se descarga rápido? En este caso tu iPhone tiene un problema en tarjeta lógica, identifcado como IC de carga o U2 o Tristar.
Los modelos más propensos a esta falla son:
- iPhone 5
- Phone 5S
- iPhone 5C
- iPhone 6
- iPhone 6 Plus
- iPhone 6s
- iPhone 6s Plus
- iPhone 7
- iPhone 7 Plus
- iPhone 8
- iPhone 8 Plus
Síntomas; Algunos de los síntomas que pueden presentar los equipos con esta falla son.
- No reconocer la carga o sólo cargan con cables genéricos.
- La duración de la batería es meno ya que el equipo no esta mandando la energía necesaria a la batería.
- Variaciones en el indicador de carga y calentamiento.
→Aprende como identificar está falla←
IC de BASEband

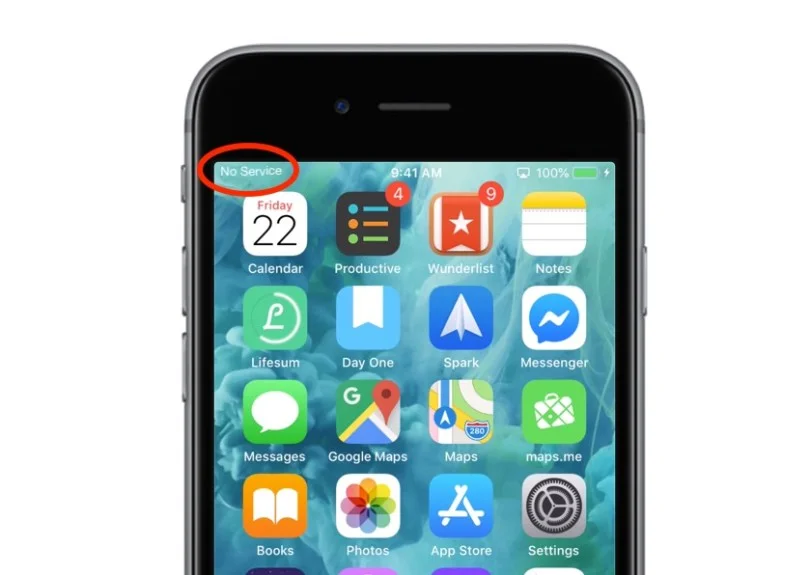

Los equipos con esta falla presentan problemas con la detección de las redes de telefonía celular y generalmente mandan el mensaje Sin Servicio o se que da buscando, donde debería aparecer el nombre del operador y la intensidad de la señal.
Este fallo es común en los iPhone:
- iPhone 5S
- iPhone 5C
- iPhone 6
- iPhone 6 Plus
- iPhone 6s
- iPhone 6s Plus
- iPhone 7
- iPhone 7 Plus
→Aprende como identificar está falla←
IC de imagen:
Los equipos que presentan esta falla parecerán apagados, pero, el equipo este encendido y en muchos casos puedes seguir recibiendo llamadas y cuando se conecta a iTunes este lo reconoce.
Esta falla en el IC de imagen se debe a que el componente que procesa la imagen y la manda a la pantalla está dañado.
Este fallo es común en los iPhone:
- iPhone 7
- iPhone 7 Plus
- iPhone 8
- iPhone 8 Plus
